汽車線束焊接機由機臺、超聲功率發生器兩個部分組成。

    1、機臺 機臺有機箱、導柱、換能器、氣動系統、PC電路、底模組成。

    2、聲組件聲組件由換能器、焊頭兩個部分組成。換能器采用壓電振子，其作用是將電能轉換機械振動。變換器類比于電路中的變壓器，起機械阻尼變換和振幅放大作用。焊頭是根據焊接要求和焊件形狀設計的，它還起著阻抗變換和振幅放大作用。從結構和形狀看，焊頭不算復雜，然而卻需要 好的設計、 好的材料和會好的加工技術。形狀復雜、尺寸較大的焊頭，設計難度很大，一般都由制造廠設計。

    3、氣壓系統氣壓系統由壓縮空氣作動力，通過電磁閥切換電路，推動氣缸活塞帶動焊頭做上下運動。用調壓閥控制氣壓大小，用單向節流閥控制升降速度。

    4、控制電路

    控制電路對焊接過程執行程序控制。面板上功能鍵，可根據焊接不同對象設定焊接時間，延遲時間，然后踩下腳踏開關，焊機將自動完成一次焊接過程。

    5、超聲功率發生器超聲功率發聲器向聲組件提供電功率。由于在焊接過程中，聲組件的諧振頻率和阻抗將有較大變化，所以超聲功率發聲器必須有頻率自動跟蹤的能力，輸出功率受負載自動調節的能力。超聲波金屬點焊機采用他激振蕩；相位法自動頻率跟蹤；恒定振速控制。

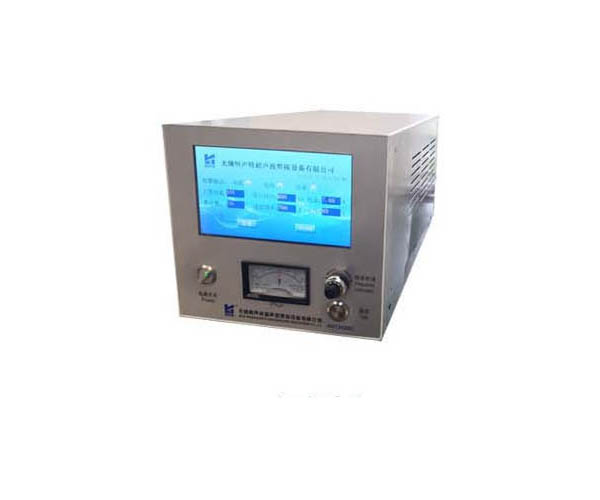

    汽車線束焊接機技術參數:



    型號：HST2020C

    發生器：長：450mm  寬 ：200mm 高：200mm

    機 臺： 長 ：520mm 寬: 130mm  高: 140mm

    整機重量： 40 kg

    系統額定功率：2000w

    功率調節范圍：0W-2000W，建議50W-2000W

    功率計算：P=U*I（W）

    功率精度：正負3%

    系統額定工作壓力：0.2-0.7MPa

    生產節拍：800ms+焊接時間

    電源電壓：AC輸入電壓：220V ±10%,50/60Hz

    功能說明 功率設置，焊接時間設置，工件計數（可清零），累計計數（不能清零），電流顯示，電壓顯示，電流報警顯示，功率報警顯示，電壓報警顯示，定位控制。硬件說明：1個RS232通信口，3個位移傳感器接口，4個動作控制，1個步進電機接口，支持后期軟硬件升級及優化，強制硬件復位

    多重保護 （電流、電壓、阻抗、通訊出錯，過功率、過時間）軟件保護，35安培硬件保護

    焊接范圍：0.5平方-20平方，建議0.5平方-18平方。平方越大焊頭磨損越快。



    汽車線束焊接機焊接樣品：

    超聲焊接的特點如下：



    1、高可靠性：超聲波焊接可以通過高精度熔深控制、能量控制、保證高可靠的焊接品質。

    2、超長工具壽命：超聲工具是用高質量工具鋼精加工得到，具有優異的抗磨損性能，易安裝、焊接精度高。每個焊接工具頭都有兩個或更多的工作面。

    3、高效率：焊接時間可根據實際應用調節，典型的焊接速度不超過0.2秒。

    4、適應自動化工作：尺寸小，保養工作量少，適應性強，使超聲波設備成為自動化裝配線的首選。

    5、低溫冷焊：由于超聲焊接不產生大量的熱，所以它不會使金屬工件退火、不會使附屬物熔化，也不需要冷卻水。

    6、高智能化：參數自動補償，頻率自動適應，負載自動調節。

    7、高精度：精密直線導軌可以確保設備順暢地操作和最佳的焊接精度

    8、可視化操作：7寸工業人機界面，隨心所欲操控。



    汽車線束焊接機服務承諾：



    1、免費為用戶制作試驗聲頭和工裝并免費試焊樣品。

    2、免費為客戶創新設計最佳解決方案。

    3、免費為客戶做有關提升效率和產品品質的指導。

    4、自購買之日起一年內免費保修。

    5、終身免費技術服務

    6、客戶確認樣件

    5、客戶滿意后付清合同款項，我公司開據發票并發貨

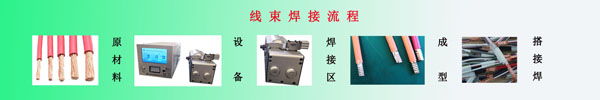

    汽車線束焊接機焊接圖解：

汽車線束焊接機焊接視頻請移至線束焊接視頻欄目。



    無錫恒聲特超聲波焊接設備有限公司作為一家專業生產超聲波焊接機設備廠家，公司擁有自主產權，技術核心掌握在自己手中，產品售后能夠及時的得到響應，并能夠快速解決，歡迎有需要的朋友致電咨詢。
